智慧磐石武警融合指挥调度解决方案

2020-06-19

一、系统概述

1.项目需求

在如今争夺制信息权的激烈斗争中,对于武警部队指挥员来说,最重要的就是如何实时、高效地综合处理语音、数据、视频等多媒体介质的信息,以便快速、准确的做出指挥决策。

以指挥调度、广播对讲、视频监控等通信指挥系统是现代武警部队指挥系统的重要组成部分。而确保各个系统的融合和通畅,集群对讲系统、PSTN和手持机融合通信指挥调度系统正是实施贯彻这一步骤的关键。新时期的武警部队调度指挥仍需把握安全、通畅的基本通信要求,并对多媒体技术应用、多网通信方式等扁平化、融合式的通信网络提出了更高要求。

2.建设目标

蓝泰吉根据本次指挥磐石武警融合指挥调度项目的需求,提出了针对的融合通信解决方案:

1) 融合通讯:通过蓝泰吉语音网关,使得蓝泰吉系统将具备传统的IPPBX交换机的全部功能程控电话系统融合;

2) 集群对讲系统:通过蓝泰吉集群网关,具有背靠背和协议对讲两种对讲方式,将不同制式的对讲进行进行融合,实现无界对讲。

3) 前端手持终端:作战人员携带的4G单兵终端等采集现场数据可以传回到前端指挥部的数据存储中心。通过连接到公网将数据直接回传到指挥中心,并可以接受到指挥中心的统一指挥调度,实现对现场紧急事件的协同协作处理。

3.系统构成

1)系统拓扑图

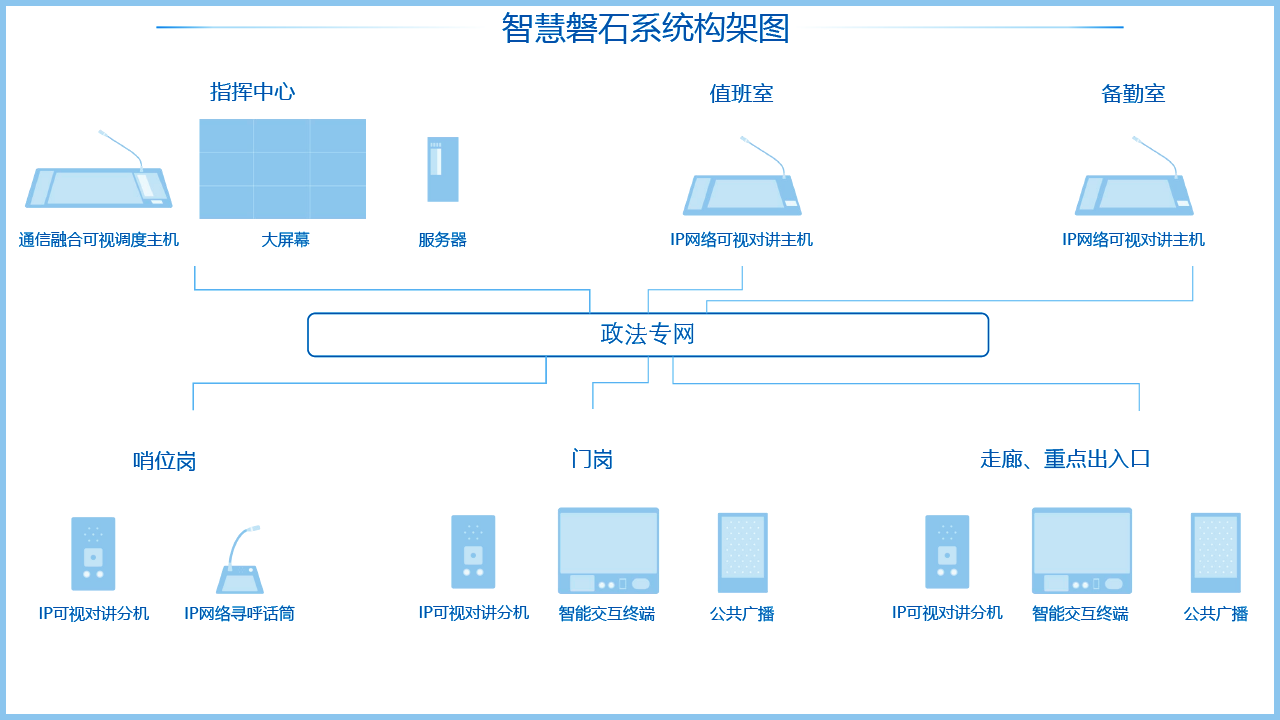

智慧磐石武警融合指挥调度解决方案

2)组网说明

中心机房

n 多媒体调度服务器:负责整个系统的音视频交换、位置服务传输等。用于配合加密系统的实时音视频流的加解密,同时可以对正在指挥的媒体流进行转发和分发;负责集群对讲用户的认证、群组管理、在线状态、会话控制、语音交换等功能。

武警监控中心

n 触摸屏指挥调度台:作为调度员与调度系统进行交互的工具。可以与大屏连接,配合矩阵进行大屏投影显示。

n 调频座咪:与触摸屏指挥调度台搭配使用,作为调度员与调度系统进行语音交互的工具

终端接入层

a) 集群对讲融合

n 集群网关:在部门内公网覆盖差的区域,通过已有的专网终端进行覆盖,然后通过部署的公专网融合网关,实现公网与专网系统的融合对接

b) 电话系统融合

n 数字中继网关:使用E1接入,该网关一般位于公共电话交换网(PSTN)与IP网接口处,完成公共电话与多媒体调度系统的互通,最主要的作用是将PSTN和调度系统对接起来,可以在调度系统里拨打外线电话。相比较于模拟语音网关(电话网关),数字中继网关在接续速度更快,而且更加稳定。1个E1:可打30路外线

c) 移动手持终端

n 根据客户的实际需求,为作战人员配备专业4G移动手持终端。智能终端安装提供语音、视频、数据等业务支持的APP软件。普通双模对讲终端为工作人员提供集群对讲、集群单呼、定位信息上传等基本通信调度业务;智能终端还可提供现场视频上传、图片拍传等多媒体业务应用以及北斗业务扩展,逐步满足武警作战人员的实际使用需求。

智慧磐石武警融合指挥调度解决方案

二、系统功能

1.调度系统功能介绍 1) 集群业务

单呼

实现一对一之间的半双工呼叫。

组呼

实现一对多之间的半双工通讯。支持临时组呼与预定义组呼。

动态群组呼叫

用户可以对一个或多个在线用户临时发起邀请,建立动态群组进行呼叫。

成员优先级

同一群组中,高优先级成员可以抢占低优先级用户话权。优先级别高的用户可以随时中断其呼叫,并进行呼叫;实现分权限强行插入发言,优先下达紧急指令;在同一个群组中,多人进行呼叫时,在相同呼叫权限的情况下,先呼叫者获得讲话权,其余用户转为接听状态。

终端状态查询

群组呼叫中,组内成员可以查询该组在线/离线组成员号码及其状态。

通话状态提示

通话状态提示包括“空闲”、“讲”、“听”。

1) 双向音视频业务

终端可作为视频采集终端使用,丰富原有智能终端功能,加大视频专网覆盖密度。可以借助于运营商4G网络或wifi系统,实现对讲终端之间、对讲终端与集群调度台之间双向语音和双向视频呼叫。

1、用户可以通过联系人列表或通话记录,在终端用户之间发起网络音频通话或视频通话。

2、集群通音、视频通话使用IP数据通道,消耗流量,不占用通话时长。

2) 实时视频回传

终端可以主动通过“实时回传”功能,将本地实时视频上传到调度台。

3) 远程调度功能

提供了可视化图形调度界面,全过程实现可调度控制与可视化管理,支持各智能对讲终端的音频调度功能,以及视频监控、一键视频呼等视频调度功能。与GIS系统相结合,可对作业人员终端实现GPS定位与轨迹回放,并支持地图中点选与圈选的调度操作。

4) 语音调度功能

调度对象为系统内所有支持全双工语音通话的终端,例如,普通电话、IP话机、IP网络有线对讲终端、多媒体话机、单兵终端等。调度员可通过调度软件图标的状态监控到每个调度终端的状态,已经根据组织结构快速找到需要查找的终端,进行点击呼叫、群呼、强插、强拆、监听、代接、录音、夜服等操作。

5) 视频调度功能

调度对象为系统内所有的视频终端,例如,单兵终端、车载终端,通过视频接入网关接入的监控视频,多媒体话机等。

指挥员可通过在左侧的终端列表中点击视频终端,使该终端将画面传回指挥中心,在左侧分屏显示(最大支持25方显示)。

最大支持16路视频。

终端传回图像后,指挥员可对图像进行“断开”、“录像”、“多方转发”等操作。同时,也可将调度过程在大屏上投影展示。

ü 视频呼叫:可点击呼叫某一通信终端,接通后在调度台显示终端回传的图像画面,并可以同时进行双向语音通话。

ü 视频转发:可以将终端上传的视频,转发到其他终端

6) 集群调度功能

ü 系统内所有支持全双工语音通话的终端,调度员可通过调度软件图标的状态监控到每个调度终端的状态,已经根据组织结构快速找到需要查找的终端,进行点击呼叫、群呼、强插、强拆、监听录音等操作。

ü 也可以对群组发起半双工语音呼叫

7) 回传管理功能

终端采集图片、视频资料,可同步回传至调度台,调度台统一负责图片、视频资料的存储、管理、查询、下载。

n 可以将本地的图片、录音、录像文件上传到平台

n 也可以实时录制或拍照

8) GIS调度

系统支持直接集成并使用诸如百度地图等公网地图,实现基于GIS的调度功能。

ü 通过GIS界面实时显示移动通信终端的地理位置信息,并可点击某一终端进行语音呼叫。

ü 地图圈选,可在GIS地图上圈选一定区域范围内的通信终端,界面会弹出一个临时对讲组成员列表,调度员可以把多余成员剔除,也可以临时增加一些需要的对讲成员,从而建立群组语音对讲。

ü 轨迹回放,系统可查询某一工作人员在一段时间范围内的运行轨迹,回放过程可按需要设定播放时间的长短。

2、单兵终端功能

现场人员可以通过手持机将现场的执法视频实时传回指挥中心,并可以接受到指挥中心的实时视频指挥。

可以通过wifi热点把直播眼镜(安卓4.4系统嵌入单兵软件)加入到指挥调度中,也可以链接OTG摄像头(通过夹子固定在帽子或头盔上)进行现场视频的实时回传。蓝泰吉自有的带宽自适   应功能可以根据带宽灵活调整视频的码率和帧速。

1)集群对讲

Ø 可基于 2.5G/3G/4G 或WIFI网络环境下实现实时对讲,不受地域限制

Ø 实时对讲最大支持 300 人/组Ø

Ø 根据管理/使用权限划分优先级

2)、视频回传

Ø 智能终端可实时主动回传视频到指挥中心,指挥中心可远程打开智能终端的摄像头进行视频或图像的回传

Ø 网络状态不好时,如智能终端选择回传图像或视频,终端会在网络条件恢复良好状态时自动回传

Ø 智能终端可将视频或图像发送到其他终端或指挥中心,或同时向多个终端发送

3)、位置上报

Ø 定位信息回传:终端用户可将位置信息及状态实时回传至调度台,调度台可实现对终端的 72 小时行动轨迹回放

Ø 终端对讲组地图视图:可实时查看自己及组内成员的位置及状态信息,并在地图界面实时对讲及单呼操作

4)、音视频通话

Ø 对讲通PTTall用户组成员可一键发起语音或视频通话

Ø 架设于数据网络通道,消耗流量低,完全不占用通话时长

5)、联系人

Ø 对讲通PTTall支持自由添加本地联系人

Ø 对讲通PTTall可远程同步服务器端的联系人

6)、临时分组

Ø通过组内联系人列表,自由勾选建立多方语音对讲,持指挥过程中随时邀请他人加入;

3、与现有PDT集群互通方案

为保证现有对讲产品加入的平滑升级,使原有PDT对讲系统与新建入的调度平台可以完美互联互通,提供集群对讲系统互通网关。

使用该互通网关后,系统后台能够实现与PDT集群和PoC对讲的互联互通功能。
