智慧监狱综合管理解决方案
2021-11-16

智慧监狱综合管理解决方案采用全业务的SOA架构,从接入层、信息层、通信层、服务层、业务层五层系统结构,基于智慧监狱安防应用和业务应用;以监狱业务实战平台为核心,构建智慧监狱系统架构图:

智慧监狱系统架构图

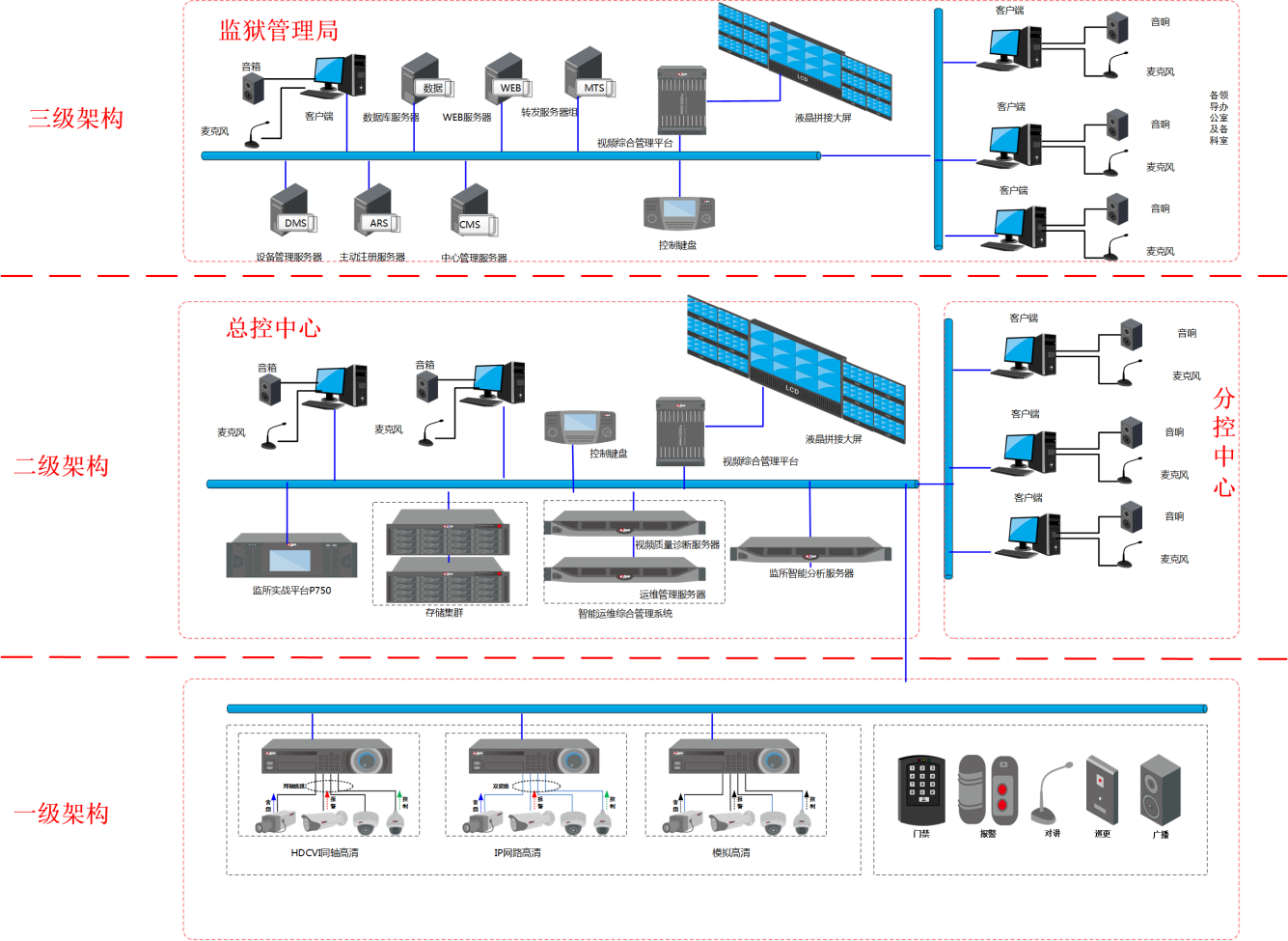

一、 系统组网架构

系统设计采用三级平台联网架构,即监狱分控中心——监狱总控中心——监狱管理局指挥中心,实现上下级平台间协同化指挥、扁平化管理,提高工作效率,简化业务流程。

各监控中心职能描述如下:

监狱总控中心职能描述

监狱总控中心是系统的重要管理机构,负责监狱所有前端视频图像、门禁控制、报警控制、对讲系统等信息的采集和控制。监狱总控中心采用视频综合平台和屏幕墙,来实现监区所辖范围内的视频图像的监视和控制。

监狱总控中心平台采用多级电子地图管理,按照实际需求自行编辑、导入电子地图,所辖范围内的所有设备的运行情况在电子地图上一目了然,便于监控和管理。大队中心可以采用“电子地图分屏显示”的方式工作,一个画面显示各个视频点的视频图像,另一个画面显示电子地图,更加便于监控和管理。

监狱总控中心平台的部署采用DSS管理平台,该平台采用模块化结构,由中心管服务器、设备管理服务器、媒体转发服务器、存储服务器、WEB服务器分别完成用户管理、设备管理、转发管理、存储管理、WEB服务管理等。

监狱分控中心职能描述

监狱分控中心是系统的最前端一级管理部门,负责对管辖范围内的视频等进行监看与管理,同时负责和监舍对讲的联动。干警值班室通过局域网和总控中心保持实时通信。分控中心通过监狱的局域网络,和总控中心数字视频中心,并进一步和市局监狱局指挥中心联网,形成三级联网管理结构。

监狱管理局指挥中心职能描述

管理局指挥中心安装数字中心服务器和局中心管理平台软件。管理局局数字中心服务器通过各个监狱的视频代理转发服务器软件,调用前端各个监狱的视频图像。同时,省局指挥中心可以通过网络对前端各个监狱的各种数据进行管理。

管理局指挥中心安装数字中心服务器,通过视频代理转发服务器采集前端各个监狱的视频图像,并输出给屏幕墙进行监视。局指挥中心调用每个监狱的部分重点视频图像监控,并且设置群组切换功能,在屏幕墙上进行监视,

管理局指挥中心数字中心服务器采用电子地图分屏显示的方式,一个屏幕显示电子地图,一个屏幕进行各个视频图像的切换显示。系统电子地图采用多级电子地图,无限分层方式,整个监狱局可以设置成一个总的电子地图,在总的电子地图上点击各个监狱图标,即可进入各个监狱子图层,点击子图层上的区域图标,即可进入下一级图层。

二、总体逻辑结构图

系统融合视频监控系统、门禁系统、报警系统、巡更系统、对讲系统、电网系统、会见系统、电话教育等多个业务系统;实现了各个子系统间有效联动,使监狱干警及时了解现场情况,快速处理突发应急事件。
